Turbinentechnik aus eigener Entwicklung
[ Kurz erklärt ]
Eine Mikrogasturbine ist eine kleine Gasturbine mit bis zu 250 kW elektrischer Leistung, die über einen Generator Strom erzeugt. Die Wärme, die dabei anfällt, wird als Nutzwärme verwendet. Unsere Mikrogasturbine ist extern befeuert: Die Verbrennung findet außerhalb der Turbine statt, angetrieben wird sie von heißer, sauberer Luft.
Funktionsprinzip
So arbeitet eine Mikrogasturbine
Jede Mikrogasturbine folgt denselben vier Schritten. Verdichter, Turbine und Generator sitzen dabei auf einer gemeinsamen Welle.
Verdichten
Der Verdichter saugt Umgebungsluft an und verdichtet sie.
Erhitzen
Die verdichtete Luft wird stark erhitzt. Wie das geschieht, ist der entscheidende Unterschied.
Entspannen
Die heiße Luft dehnt sich in der Turbine aus und dreht das Turbinenrad.
Strom erzeugen
Der Generator auf derselben Welle wandelt die Drehung in Strom um.
Der Unterschied in Schritt 2
Klassisch befeuert
Brennstoff verbrennt direkt im Luftstrom
Das heiße Abgas strömt durch die Turbine. Deshalb braucht sie sehr sauberen Brennstoff, meist Erdgas.
Extern befeuert, so arbeiten unsere Turbinen
Ein Wärmetauscher erhitzt die Luft von außen
Durch die Turbine strömt nur heiße, saubere Luft. Die Wärme kann aus Pyrolysegas, Biomasse oder heißer industrieller Abwärme stammen.
[ Im Betrieb ]
Gebaut für den Dauerbetrieb
Durch die Turbine strömt nur heiße, saubere Luft. Das schont sie im Betrieb:
› Kein Kontakt mit Pyrolysegas oder Prozessabgas, weil die Turbine extern befeuert ist
› Luftlager ohne Schmieröl und Ölwechsel
› Wärme aus Pyrolysegas oder aus Hochtemperatur-Abwärme nutzbar
› Strom und Wärme aus einer Anlage, vollautomatisch im Dauerbetrieb
Referenzen
Projekte mit unseren Mikrogasturbinen
In der Pyro-ClinX und in der ClinX Heat erzeugt unsere extern befeuerte Mikrogasturbine den Strom. Diese Projekte zeigen, wie das in der Praxis aussieht.
ClinX Heat Nachverstromung einer Pyrolyseanlage in Darmstadt
Mit ClinX Heat wird die Hochtemperaturenergie aus einer bestehenden Karbonisierungsanlage zur zusätzlichen Stromerzeugung genutzt.
Pflanzenkohleproduktion an einem Industriestandort in Mecklenburg-Vorpommern
Drei Pyro-ClinX-150-Anlagen erzeugen an einem Industriestandort in Mecklenburg-Vorpommern Strom, Wärme und Pflanzenkohle aus Industrierestholz.
Eigene Versuchs- und Demonstrationsanlage in Cottbus
Rund 30.000 Betriebsstunden hat unsere eigene ClinX-Anlage in Cottbus erreicht, als Erprobungsplattform und Anschauungsobjekt für Kunden und Partner.
[ ClinX Energy Systems ]
Entwickelt im eigenen Unternehmensverbund
Die Mikrogasturbine entwickelt unsere Tochter ClinX Energy Systems GmbH weiter, seit 2012 im Unternehmensverbund. Dort entstehen auch Entwicklungsprojekte für Kunden: Auslegung, Konstruktion und Tests für Energietechnik, von der Machbarkeit bis zum Prüfstand.
Häufige Fragen zur Turbinentechnik
01 Was ist eine Mikrogasturbine?
Eine Mikrogasturbine ist eine kleine Gasturbine mit bis zu 250 kW elektrischer Leistung. Verdichter, Turbine und Generator sitzen auf einer schnell drehenden Welle. Sie erzeugt Strom, und die Wärme, die dabei anfällt, lässt sich für Prozesse, Gebäude oder Wärmenetze nutzen.
02 Was bedeutet extern befeuert?
Bei einer extern befeuerten Mikrogasturbine (EFGT, Externally Fired Gas Turbine) findet die Verbrennung außerhalb der Turbine statt. Ein Hochtemperatur-Wärmetauscher überträgt die Wärme des Heißgases auf verdichtete, saubere Luft, die die Turbine antreibt. Heißgas und Arbeitsluft bleiben getrennt, deshalb kommt die Turbine mit Pyrolysegas oder Prozessabgas nie in Kontakt.
03 Warum braucht die Turbine kein Öl?
Die Welle läuft in Luftlagern und schwebt im Betrieb auf einem dünnen Luftfilm. Schmieröl, Ölwechsel und Ölkühlung entfallen. Die Luftlager werden im Unternehmensverbund entwickelt und auf eigenen Prüfständen getestet.
04 Welche Wärmequellen eignen sich?
Im Pyro-ClinX-System liefert Pyrolysegas aus holzigen Reststoffen die Wärme, es oxidiert flammlos im FLOX-Brenner. ClinX Heat nutzt Hochtemperatur-Abwärme aus Industrieprozessen mit 900 bis 1.000 °C. Weitere Quellen prüfen wir im Einzelfall.
05 Was entwickelt pyropower selbst?
Die extern befeuerte Mikrogasturbine, die Pyrolyse im Pyro-ClinX-System und Komponenten wie Brenner, Luftlager und Wärmetauscher. Dazu kommen eigene Prüfstände und Messtechnik.
06 Seit wann wird die Mikrogasturbine entwickelt?
Die extern befeuerte Mikrogasturbine wird seit 2012 im Unternehmensverbund weiterentwickelt. Die Technologie wurde mit dem Innovationspreis Berlin Brandenburg ausgezeichnet.

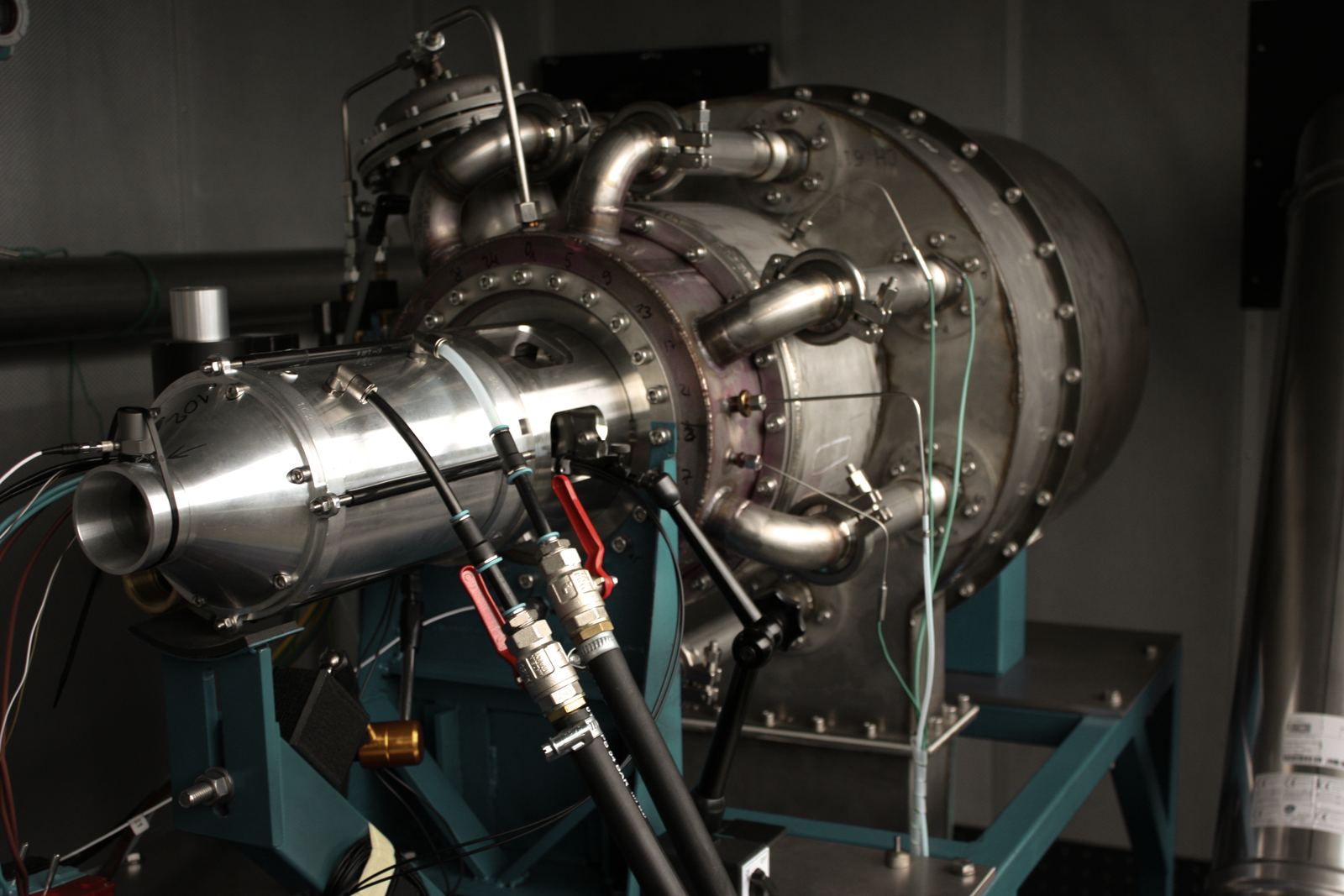

07 Wo wird getestet?
Auf eigenen Prüfständen und in unserer Versuchs- und Demonstrationsanlage in Cottbus. Sie hat rund 30.000 Betriebsstunden erreicht.
08 Kann ich ein eigenes Entwicklungsprojekt beauftragen?
Entwicklungsprojekte für Kunden übernimmt unsere Tochter ClinX Energy Systems GmbH, von der Machbarkeit bis zum Prüfstand. Kontakt und Leistungen finden Sie auf clinx-energy-systems.com.
