Pyro-ClinX 150
Pyrolyseanlage für Strom, Wärme und Pflanzenkohle
Erstgespräch anfragen
[ Ausgangslage ]
Viele Betriebe kaufen Strom und Wärme zu schwankenden Preisen ein, während ihre Holzreststoffe Entsorgung kosten oder ungenutzt bleiben. Das Pyro-ClinX-System macht daraus eigene Energie und einen Wertstoff.
[ Überblick ]
Vier Produkte aus holzigen Reststoffen
Eine Anlage macht aus holzigen Reststoffen vier Produkte:
› Strom für den Eigenbedarf oder zur Einspeisung
› Wärme für Prozesse, Hallen und Wärmenetze
› Pflanzenkohle für Landwirtschaft und Industrie
› CO₂-Zertifikate aus gebundenem Kohlenstoff
[ 3D-Ansicht ]
Rundgang durch die Anlage
[ Am Standort ]

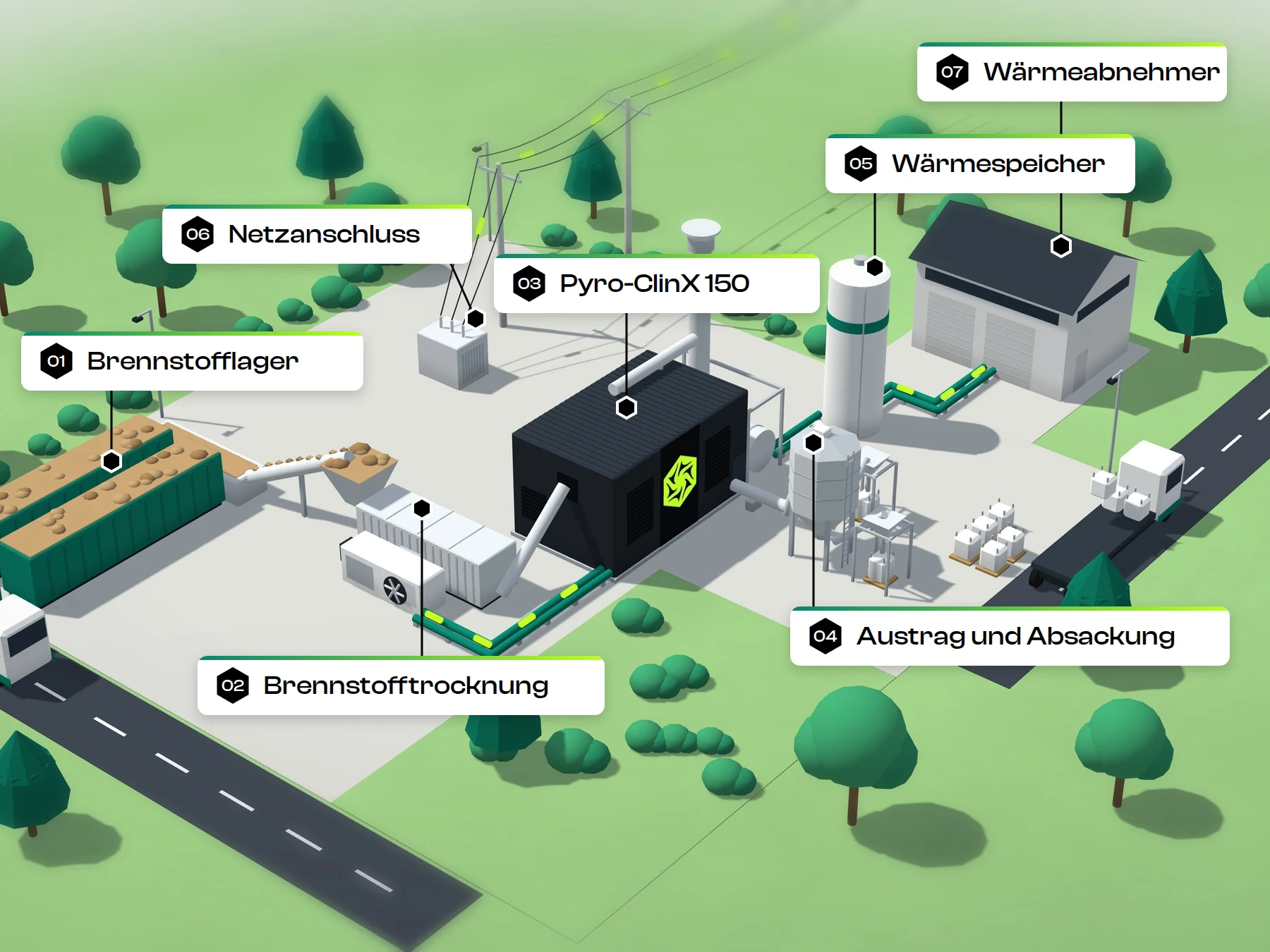

Komponenten am Standort
01 Brennstofflager
Schubbodencontainer mit Andockstation und Kratzkettenförderer. Ein optionales Modul, wenn Sie den Brennstoff nicht anders lagern.
02 Brennstofftrocknung
Schubboden-Trockner mit Gebläsebox, beheizt mit der Abwärme der Anlage. Ein optionales Modul für feuchte Hackschnitzel.
03 Pyro-ClinX 150
Die Kernanlage mit Pyrolyse und extern befeuerter Mikrogasturbine. Sie ist bei jedem Projekt gesetzt.
04 Austrag und Absackung
Befeuchtung, Silo und zwei Big-Bag-Stationen für die Pflanzenkohle. Ein optionales Modul.
05 Wärmespeicher
Optional. Er entkoppelt Strom- und Wärmeerzeugung, damit Sie Wärme dann nutzen, wenn Sie sie brauchen.
06 Netzanschluss
Eine Trafostation verbindet die Anlage mit Ihrem Netz, für Einspeisung oder Eigenverbrauch.
07 Wärmeabnehmer
Prozess- oder Gebäudewärme am Standort oder im Nahwärmenetz.
[ Funktionsweise ]
Pyrolyse mit Kraft-Wärme-Kopplung
So wird aus Holzresten Strom, Wärme und Pflanzenkohle.
Im Reaktor wird Holz unter Sauerstoffausschluss erhitzt. Dabei entstehen zwei Stoffe:
› Pyrolysegas liefert die Energie für Strom und Wärme
› Pflanzenkohle bleibt als Wertstoff erhalten
Anders als bei einer Verbrennung bleibt so ein Teil des Kohlenstoffs fest gebunden.
[ Anlage im Schnitt ]

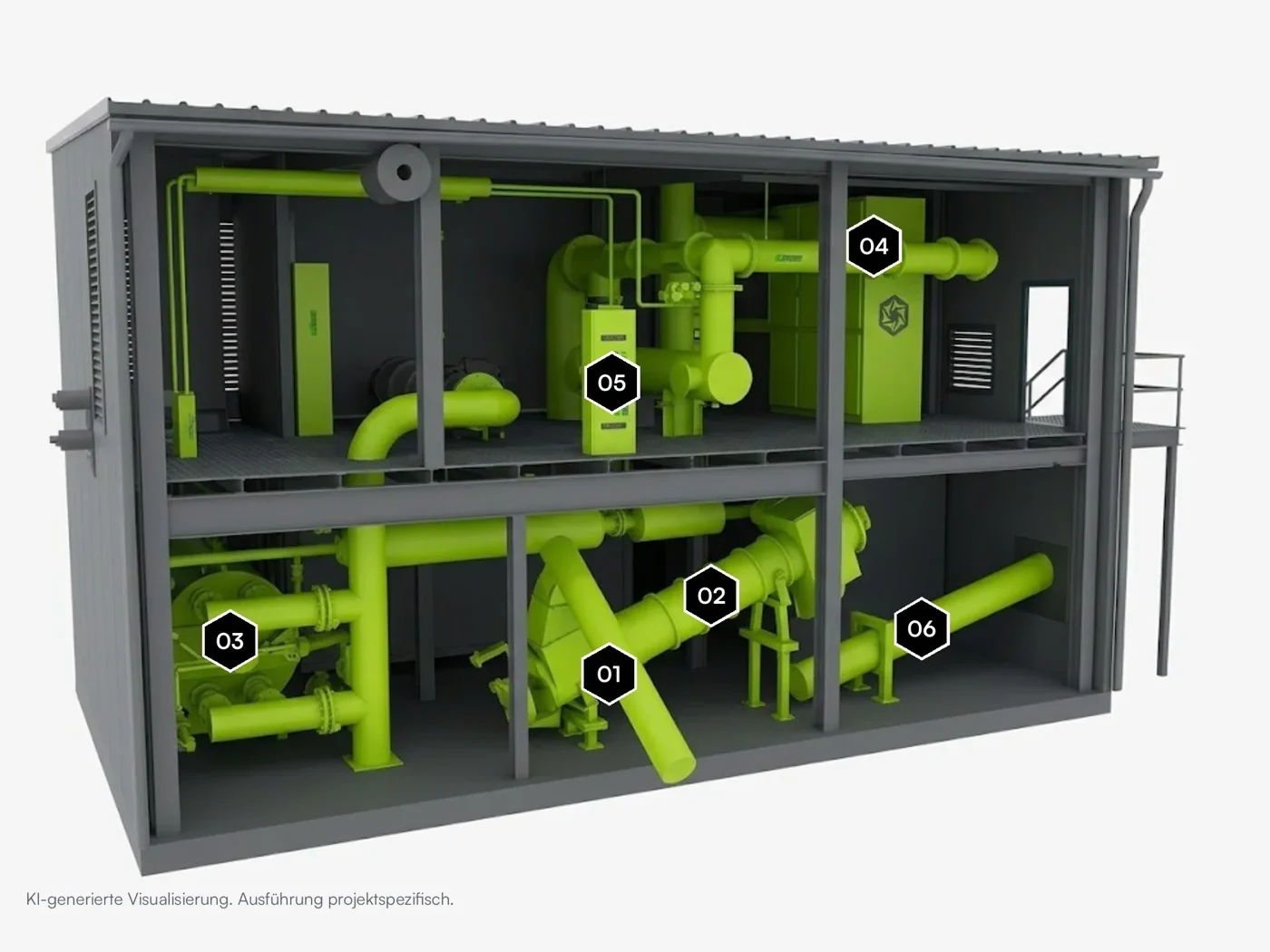

Die sechs Baugruppen der Anlage
01 Brennstoffzufuhr
Dosierschnecke und Zellenradschleuse bringen die Hackschnitzel luftdicht in den Reaktor. Ein Metallabscheider sortiert Metallteile aus.
Rein: Holzhackschnitzel G30 bis G45, rund 315 kg pro Stunde
Weiter: in den Pyrolysereaktor (02)
02 Pyrolysereaktor
Im liegenden Rohrreaktor zerfällt das Holz bei 650 bis 800 °C ohne Sauerstoff.
Raus: Pyrolysegas zum FLOX-Brenner (03) und Pflanzenkohle zum Austrag (06)
03 FLOX-Brenner und Wärmetauscher
Das Pyrolysegas oxidiert flammlos bei bis zu 1.200 °C. Der Hochtemperatur-Wärmetauscher überträgt die Wärme auf saubere, verdichtete Luft.
Raus: heiße, saubere Luft zur Mikrogasturbine (04), Abgas über den Kamin
04 Mikrogasturbine
Die heiße Luft treibt Turbine und Generator an. Mit dem Pyrolysegas kommt die Turbine nicht in Kontakt.
Raus: 150 kW Strom brutto, 130 kW netto, und bis zu 450 kW Nutzwärme
05 Steuerung
Eine SPS regelt alle Baugruppen. Die Anlage läuft vollautomatisch rund um die Uhr und wird aus der Ferne überwacht.
06 Pflanzenkohle-Austrag
Die Pflanzenkohle wird im geschlossenen System gekühlt und laufend ausgetragen.
Raus: rund 75 kg Pflanzenkohle pro Stunde, bereit für Silo oder Absackung
[ Technische Daten ]
Technische Daten des Pyro-ClinX 150
01 Leistung
- Brennstoffwärmeleistung 1.400 kW
- Elektrische Bruttoleistung 150 kW
- Elektrische Nettoleistung 130 kW
- Eigenstromverbrauch 20 kW
- Thermische Nennleistung max. 450 kW
02 Wärme
- Wärmeträger Wasser/Glykol
- Temperaturniveau (VL/RL) 90/70 °C
- Prozesswärme bis 360 °C
- Sonderauslegung bis 550 °C
- Auskopplung Heißluft, Warmwasser, Dampf, Thermalöl
03 Brennstoff
- Holzhackschnitzel G30 bis G45
- Grenzkornlänge 120 mm
- Durchsatz (10 % Wassergehalt) 315 kg/h
- Max. zulässiger Wassergehalt 25 %
04 Pflanzenkohle
- Produktion (Trockenmasse) 75 kg/h
- Anteil vom Input 20 bis 25 %
- EPA16-PAK (EBC-Methode) < 4 mg/kg
- CO₂-Äquivalent (gebunden) 1.720 t/a, exkl. LCA
- CO₂-Senke C-Sink zertifizierbar
05 Verfahren und Betrieb
- Verfahren Kontinuierliche Biomasse-Pyrolyse
- Gasaufwertung Extern befeuerte Mikrogasturbine
- Betriebsart Vollautomatisch
- Betriebsstunden (Auslegung) 8.000 h/a
- Steuerung SPS, Fernüberwachung
06 Abmessungen und Emissionen
Emissionswerte bezogen auf 6 % Restsauerstoff. Standortspezifische Auslegung in der Vorprojektphase.

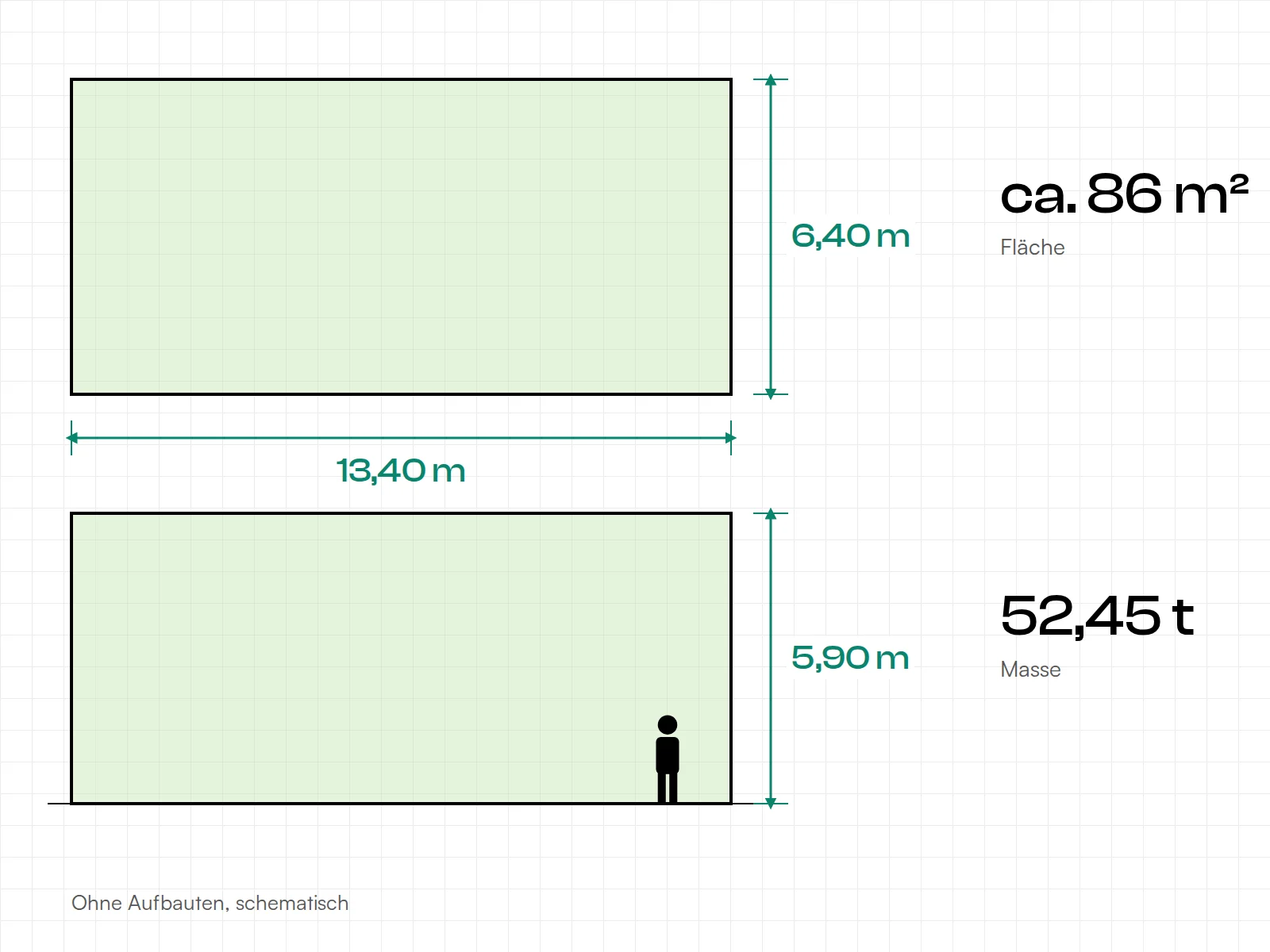

- Länge × Breite × Höhe 13,40 × 6,40 × 5,90 m
- Masse 52,45 t
- Abgasvolumenstrom (feucht) 4.700 Nm³/h
- Staub < 20 mg/Nm³
- Kohlenmonoxid (CO) < 150 mg/Nm³
- Stickoxide (NOx) < 370 mg/Nm³
[ Zuverlässigkeit ]
Warum die Turbine lange hält
Die Turbine sieht nur heiße, saubere Luft. Das zahlt sich im Betrieb aus:
› Längere Lebensdauer
› Weniger Wartung
› Luftlager ohne Schmiermittel und Öl
› Verschiedene holzige Reststoffe ohne Umrüstung
Seit 2012 entwickeln wir diese patentierte Technik weiter.
[ Brennstoff ]
Geeignete holzige Reststoffe
Holzhackschnitzel
Geeignet sind Hackschnitzel der Klassen G30 bis G45 mit bis zu 120 mm Grenzkornlänge, im Jahr rund 3.800 t frische Ware.
Wassergehalt
Ausgelegt ist die Anlage auf 10 %, bis 25 % sind möglich. Feuchter Brennstoff trocknet mit der Wärme der Anlage.
Weitere holzige Reststoffe
Viele naturbelassene Reststoffe aus Forst, Landschaftspflege und Holzindustrie lassen sich einsetzen, eine Auswahl sehen Sie unten.
Prüfung im Labor
Andere Reststoffe prüfen wir vorab mit einer Brennstoffbeprobung, im Labor oder als Probepyrolyse.
Ebenfalls geeignet, nach Prüfung:
[ Grundlast ]
Strom und Wärme rund um die Uhr
Sonne und Wind liefern, wenn das Wetter mitspielt. Die Anlage liefert gleichmäßig:
› auch nachts und im Winter
› Grundlast aus eigener Erzeugung
› ausgelegt auf 8.000 Betriebsstunden im Jahr
[ Häufige Fragen ]
Häufige Fragen zum Pyro-ClinX-System
01 Was ist das Pyro-ClinX 150?
Das Pyro-ClinX 150 ist eine Pyrolyseanlage mit Kraft-Wärme-Kopplung, auch Pyrolyse-BHKW genannt. Es erzeugt aus rund 315 kg Holzhackschnitzeln pro Stunde 130 kW Strom netto, bis zu 450 kW Wärme und rund 75 kg Pflanzenkohle. Herzstück ist eine extern befeuerte Mikrogasturbine (EFGT).
02 Kann ich eigene Holzreststoffe nutzen?
Ja. Holzreste, Sägenebenprodukte oder Grünschnitt aus Ihrem Betrieb senken die Brennstoffkosten. Voraussetzung sind eigene Reststoffe nicht: Die Anlage läuft mit Holzhackschnitzeln G30 bis G45 und bis zu 25 % Wassergehalt. Beschaffung und Logistik übernehmen wir auf Wunsch.
03 Wann lohnt sich ein Hackschnitzel-BHKW wie das Pyro-ClinX-System?
Wenn ein Standort über das ganze Jahr Wärme und Strom braucht: Industriebetriebe mit Prozesswärme, Holzindustrie und Sägewerke, Kommunen, Stadtwerke und Wärmenetzbetreiber. Pflanzenkohle und CO₂-Senken-Zertifikate bringen zusätzliche Erlöse, die ein klassisches Hackschnitzel-BHKW nicht hat.
04 Was unterscheidet das Pyro-ClinX-System von einem Holzvergaser-BHKW?
Ein Holzvergaser verbrennt Holzgas in einem Motor und braucht dafür trockenen, gleichmäßigen Brennstoff und eine Gasreinigung. Das Pyro-ClinX-System oxidiert das Pyrolysegas im FLOX-Brenner und überträgt nur die Wärme auf die Turbine. Die Turbine kommt mit dem Gas nie in Kontakt, eine Gasreinigung ist nicht nötig, und 20 bis 25 % des Inputs bleiben als Pflanzenkohle erhalten.
05 Ist die Technologie erprobt?
Ja. Die extern befeuerte Mikrogasturbine entwickeln wir seit 2012 weiter. Im Unternehmensverbund sind über 100 Energieprojekte entstanden. Die Technologie wurde mit dem Innovationspreis Berlin Brandenburg ausgezeichnet.
06 Wie viel Platz und welche Genehmigung braucht die Anlage?
Die Anlage selbst misst 13,40 × 6,40 m bei 5,90 m Höhe. Brennstofflager, Trocknung und Anlieferung planen wir passend zu Ihrem Gelände. Den voraussichtlichen Genehmigungsweg schätzen wir in der Vorprojektphase ein.
07 Brauchen wir eigenes Personal?
Die Anlage läuft vollautomatisch rund um die Uhr, mit SPS-Steuerung und Fernüberwachung. Ständiges Personal vor Ort ist nicht nötig. Wir schulen Ihr Team, oder wir übernehmen den Betrieb.
08 Wer kauft die Pflanzenkohle?
Sie setzen die Pflanzenkohle selbst ein oder verkaufen sie. Wenn Sie möchten, übernehmen wir den Verkauf von Pflanzenkohle und CO₂-Senken-Zertifikaten oder kaufen die Pflanzenkohle zu einem vereinbarten Preis an.
09 Welche Emissionen hat die Anlage?
Das Pyrolysegas oxidiert im FLOX-Brenner flammlos und vollständig. Die Grenzwerte liegen bei Staub unter 20 mg/Nm³, Kohlenmonoxid unter 150 mg/Nm³ und Stickoxiden unter 370 mg/Nm³, bezogen auf 6 % Restsauerstoff.
